源創力環形導軌—主要部件:

1圓形導軌主要用作橢圓形圓形導軌或矩形圓形導軌。

2. 滑座組:根據生產線所需工位數選擇相應的滑動座數。

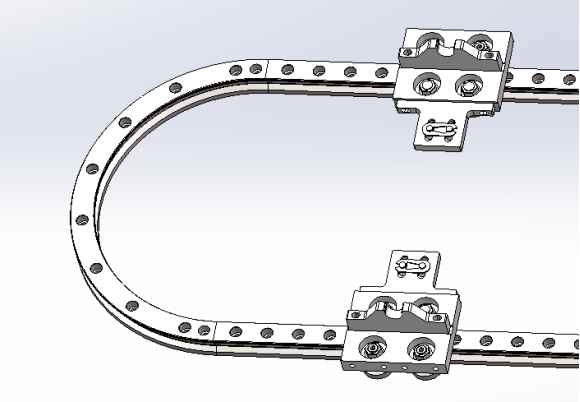

軌道由兩條直軌和兩套R180°圓弧軌組成。

滑座由滑座板，兩套偏心輪和兩套同心輪，及連接附件和滑座定位附件組成

3.載體有同步帶、鏈條、螺桿等多種傳動方式。另外，對于滑動座與同步帶之間的連接裝置，鏈條采用銷軸夾緊鏈環的滑動座，同步帶采用帶扣連接滑動座。

4. 鎖緊裝置。為了達到較高的重復定位精度，需要在滑動座的另一側安裝精密定位塊;滑座就位后，通過氣缸將凸輪壓桿壓入定位塊槽內，實現精確定位。

5. 同步帶驅動輪和惰輪。惰齒輪和傳動齒輪一起使用，與同步帶/鏈條一起運動，屬于從動齒輪。

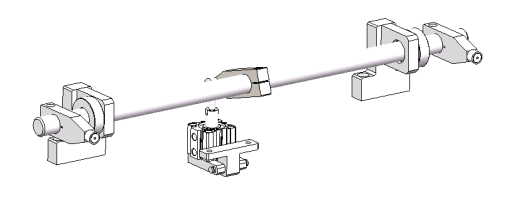

6.定位組

定位組由擺臂連接軸，定位擺臂，氣缸出力臂，氣缸底座，軸承座，及軸端擋圈等組成。

氣缸配兩條磁性開關，當電控組件發送信號，氣缸做往復運動，出力臂帶動定位擺臂完成二次定位。
