一、構造組成

       環形導軌是由直線導軌+圓弧導軌+定位系統+輔助材料所組成。材質：V型表面硬化高碳鋼/高碳鉻鋼和不銹鋼，表面硬化芯軟，允許客戶定制加工；整體精密磨削工藝，保證了整體環導軌的高精度和一致性。標準環軌有90°截面、180°截面和360°環軌?？梢远ㄖ凭哂刑厥忾L度的環軌部分。緊固方式：可選擇通孔或螺紋孔緊固。

二、工作原理

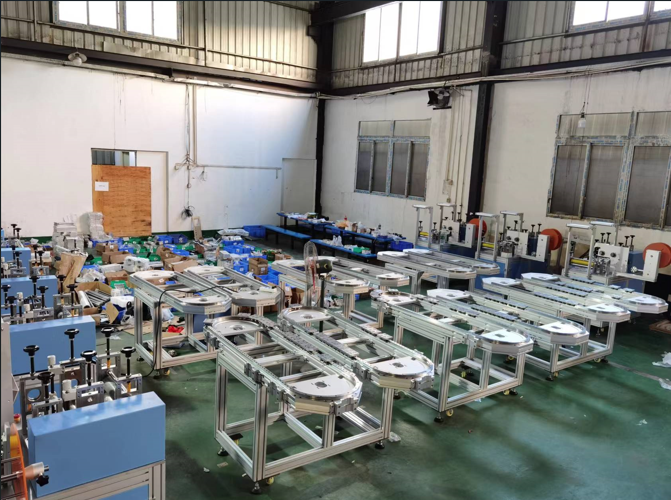

        環形導軌采用了久經驗證的V形軌道原理，可承載更高負荷，使用壽命長、維護要求低，在惡劣環境中有著出色的表現。應用于裝配組裝線需要實現：
1、能夠沿著既定的軌跡，做循環運動。
2、在頻繁的啟停過程中，可實現精確的重復定位。

三、規格型號

        標準直軌寬度有24、25、44，標準的環軌直徑有200、255、300、351、400、468、500、600，可定制生產任意直徑的整圓弧導軌，圓弧導軌節段可拼接成S型導軌，不規則的曲線導軌搭配帶有四個滾輪軸承的滑座使用。

四、應用場合

       移印機、新能源行業、3C電子、醫療器械、視覺識別、紙盒包裝及罐裝應用、食品工業灌瓶及封口應用、自動化零件裝配等。
